卡盘高频数控淬火机床结构组成有哪些？

发布日期：2023-09-10 作者：河南德胜点击：

卡盘高频数控淬火机床结构性能特点：

卡盘高频数控淬火机床工作方式，所有动作都有手动操作功能。从数控系统直接选择产品号，系统自动跳到该产品的加工画面，淬火参数自动与被加工产品对应，每种产品的加工参数可以事先通过工艺员输入系统，加工时由操作工人直接选择产品就可以执行工艺。机床设置有失电保护、越位保护等功能。

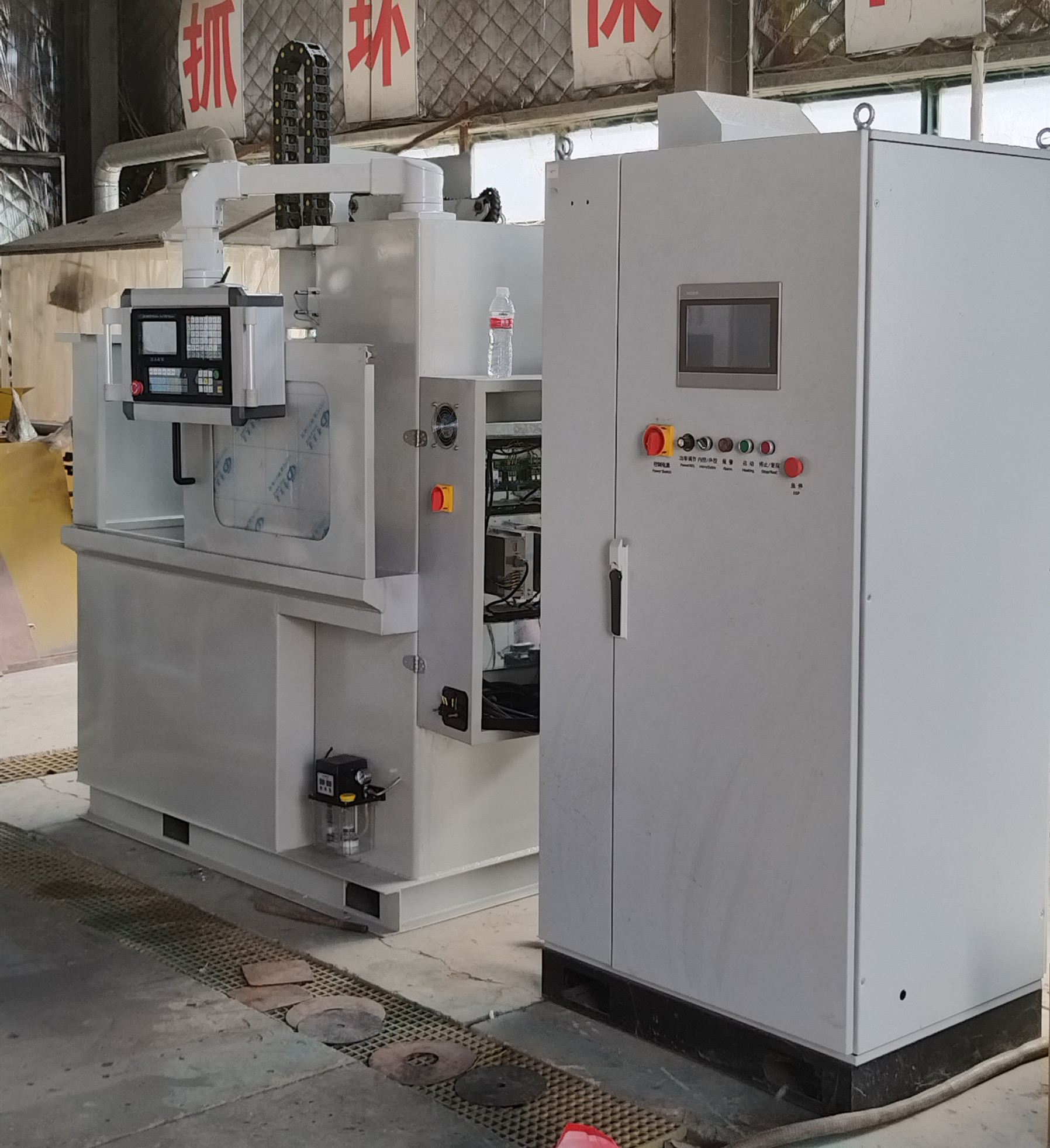

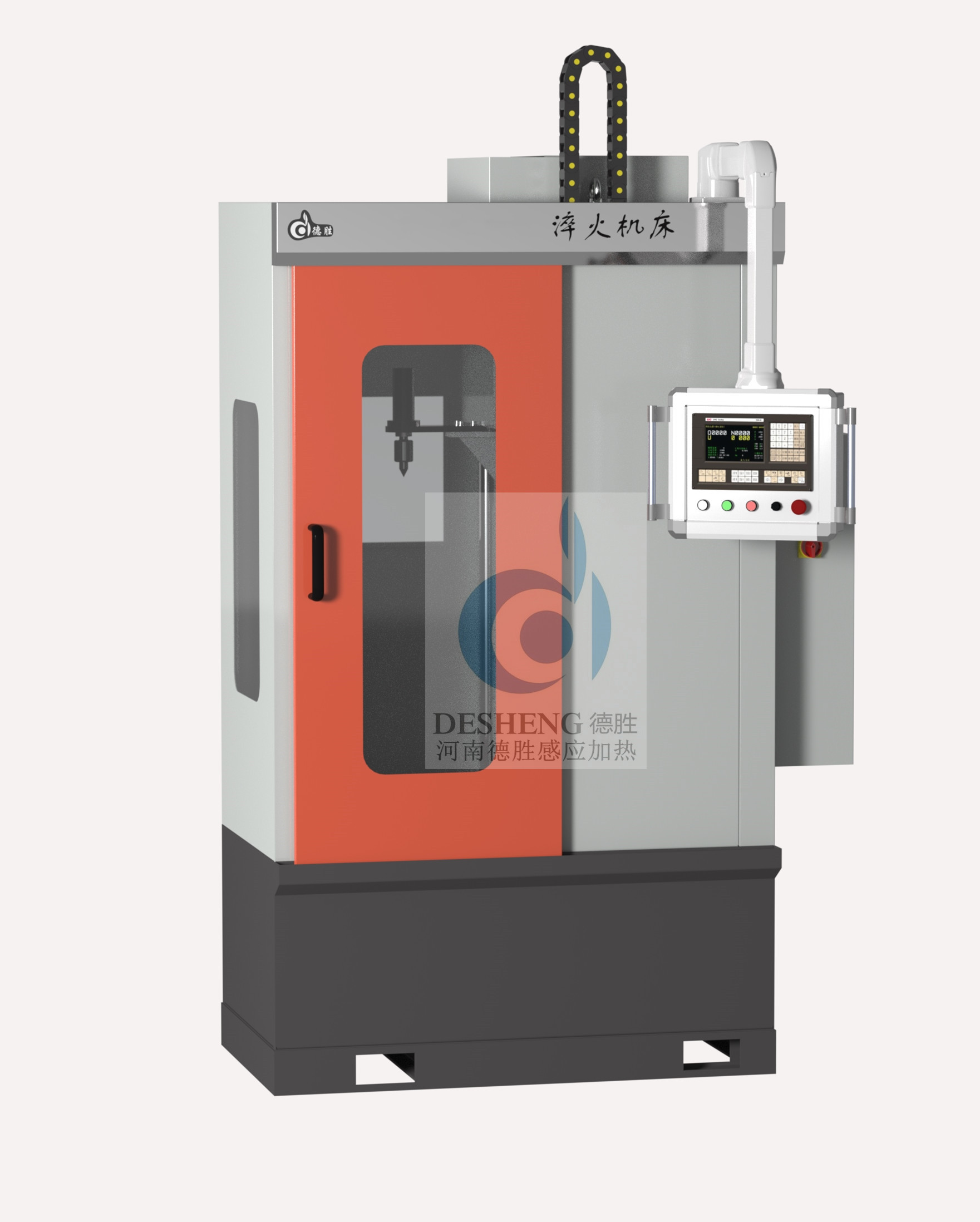

卡盘高频数控淬火机床

卡盘高频淬火机床分别由机床底座、底身、淬火工件旋转总成、变压器进退移动总成、主轴旋转及转动系统、罩框、数控系统等部分组成。

卡盘高频数控淬火机床的床身采用焊接床身结构，整体进行去应力退火，床身滑动导轨为直线导轨，具有良好防锈性能。淬火变压器前后采用伺服电机驱动、滚动丝杠传动，移动精度高，定位准确。主要外露件表面经特殊处理，具有良好的防锈抗蚀性能。

卡盘高频数控淬火机床底座采用钢制结构，焊后退火处理，机床主机分别安装固定在底座上。床身前端淬火喷淋位置以下采用全封闭式移动拉门。

卡盘高频数控淬火机床在变压器安装平台上设计二维可调机构，前后可数控方式调整，Z轴方向调整范围不小于±50mm，用以补偿感应器长度方向的误差，使感应圈与转盘的中心重合；Y 轴方向调整范围±300mm，使工件调整到感应圈的中心位置，Z轴方向调整均采用电动调节，Y轴为数控调节，可编程。调节尺寸，要便于操作并观察感应圈的位置。

卡盘高频数控淬火机床下顶尖主轴旋转采用伺服电机驱动，通过传动轴带动主轴旋转，旋转速度可调。工件托座为焊接结构，去应力退火处理加工。
