转向节超音频淬火设备

所属分类：德胜
点击次数：
发布日期：2022/09/26
在线询价

详细介绍

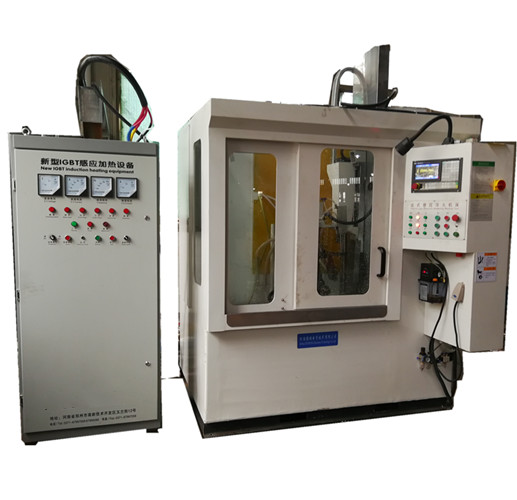

汽车转向节淬火成套设备

一、转向节淬火成套设备组成：
1、200KW超音频淬火设备一套；

2、定制型DSSK-500型封闭立式数控淬火机床一套；
3、淬火感应器一副；

4、闭式冷却系统一台；
5、十字滑台一套。

注：高中频淬火成套设备是根据用户零件淬火的详细要求而进行的定制。（比如淬火深层、淬火硬度、淬火工艺流程等）

二、转向节淬火设备主要参数
1、200KW超音频淬火机参数

额定功率	200KW	进水温度	<45℃
输入电源	三相380V/50-60Hz	冷却水量	≥6L/min
工作频率	6-12KHz	暂载率	100%
最大输入电流	330A	主机柜尺寸（mm）（长宽高）约	8006001800
工作电压	360-430V	主机重量约	245KG
冷水压	≥0.3MPa

2、立式数控淬火机床参数

序号	名称	参数
1	最大回转直径	500mm
2	最大夹持长度	510mm
3	最大加热长度	500mm
4	零件旋转速度	0-300r/min
5	零件淬火移动速度	0-2500mm/min
6	进线电源	两相AC380V/50Hz+N
7	整机容量	3000VA
8	控制系统	数控系统
9	外形尺寸约（长宽高）	16008002000mm
10	最大加热零件重量约	100KG
11	机床总质量约	750KG

三、设备应用场景

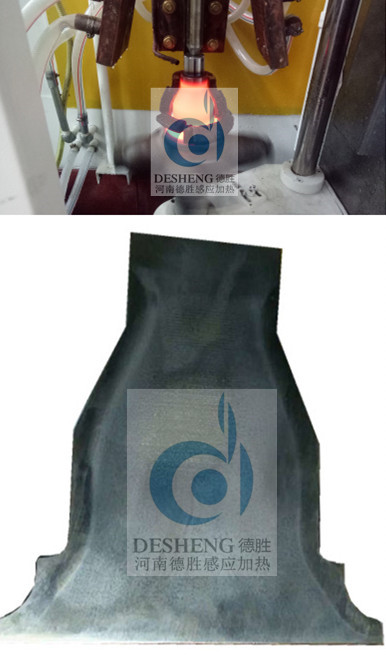

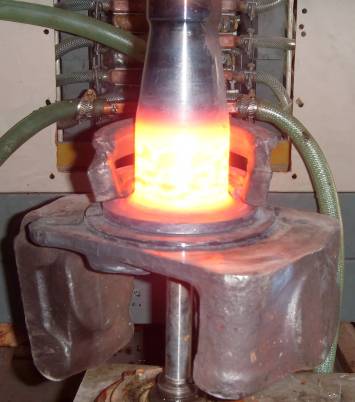

转向节表面淬火现场

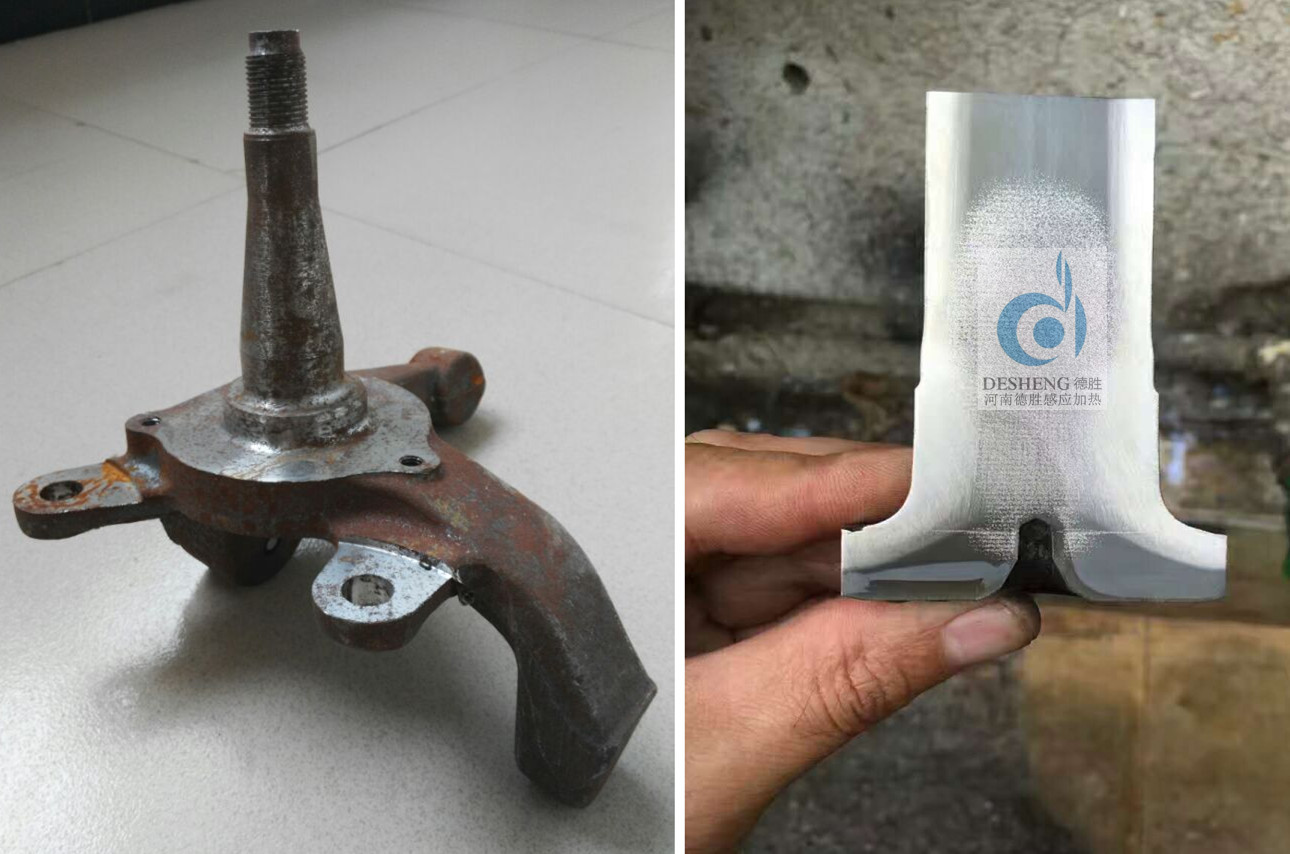

转向节淬火后剖切面淬火深层显影

汽车转向节淬火后效果

四、德胜人的体贴服务：
1、河南德胜为您提供免费试样测试工件，达到淬火技术要求；
2、免费为您提供淬火成套设备解决方案和淬火工艺流程定制；
3、非标定制设备，按需功能需求，定制你的订制设备；
4、德胜人提供免费上门工艺调试、培训、包教包会包使用；
5、转向节淬火设备一机多用，还可用于轴类、盘类表面淬火。
