轴全数字智能超音频淬火设备

  • 所属分类:超音频感应淬火设备

  • 点击次数:
  • 发布日期:2022/09/26
  • 在线询价
详细介绍

轴类淬火设备,就是对轴类工件表面进行淬火处理的设备,轴淬火的目的,是通过改变工件的组织,以大幅提高钢的强度、硬度、耐磨性、疲劳强度以及韧性等,从而满足各种机械零件和工具的不同使用要求,其设备的主要配置包括:超音频淬火电源、立式数控淬火机床、量身定制的感应器。


  轴类淬火设备主要适用于各种轴类、台阶轴、齿轮轴、凸轮轴、半轴、盘型零件的外圆、端面等;运行成本低、自动化程度高,能够自动完成加热、旋转、喷水,快速返回等工艺;机床电器控制系统,预留淬火加热及冷却水控制接口,可根据工艺的需要,对淬火过程及冷却过程进行控制,节能省电,环保没有污染。


  金属能够在感应器内加热,主要是依靠电磁感应现象。电磁感应的实质是:交变的磁场引起交变的电场,交变的电场引起交变的磁场。交流电通过导体时导体表面处的电流密度较大,导体内部的电流密度较小,这种现象就是趋肤效应,也叫集肤效应或表面效应。另外还有邻近效应和环状效应,这些对于感应热处理有着非常重要的意义。


  感应热处理加热时间短,产品氧化皮少,变形小,且节能环保,易于实现机械化和自动化,因此广泛应用于汽车制造、拖拉机、工程机械、重型机械、轴承工业、铁路及冶金等行业,未来的发展趋势非常好。

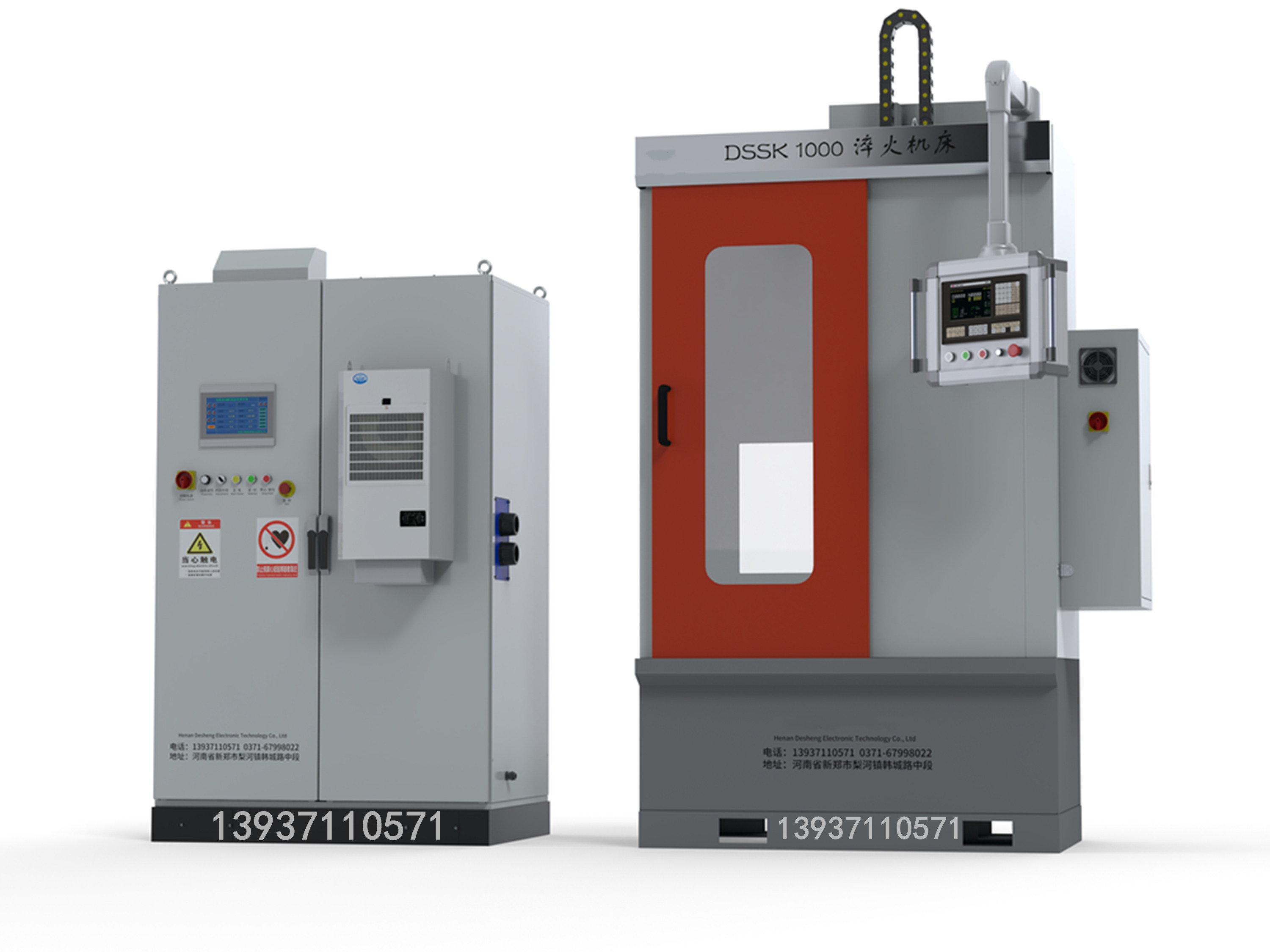

轴高频淬火设备

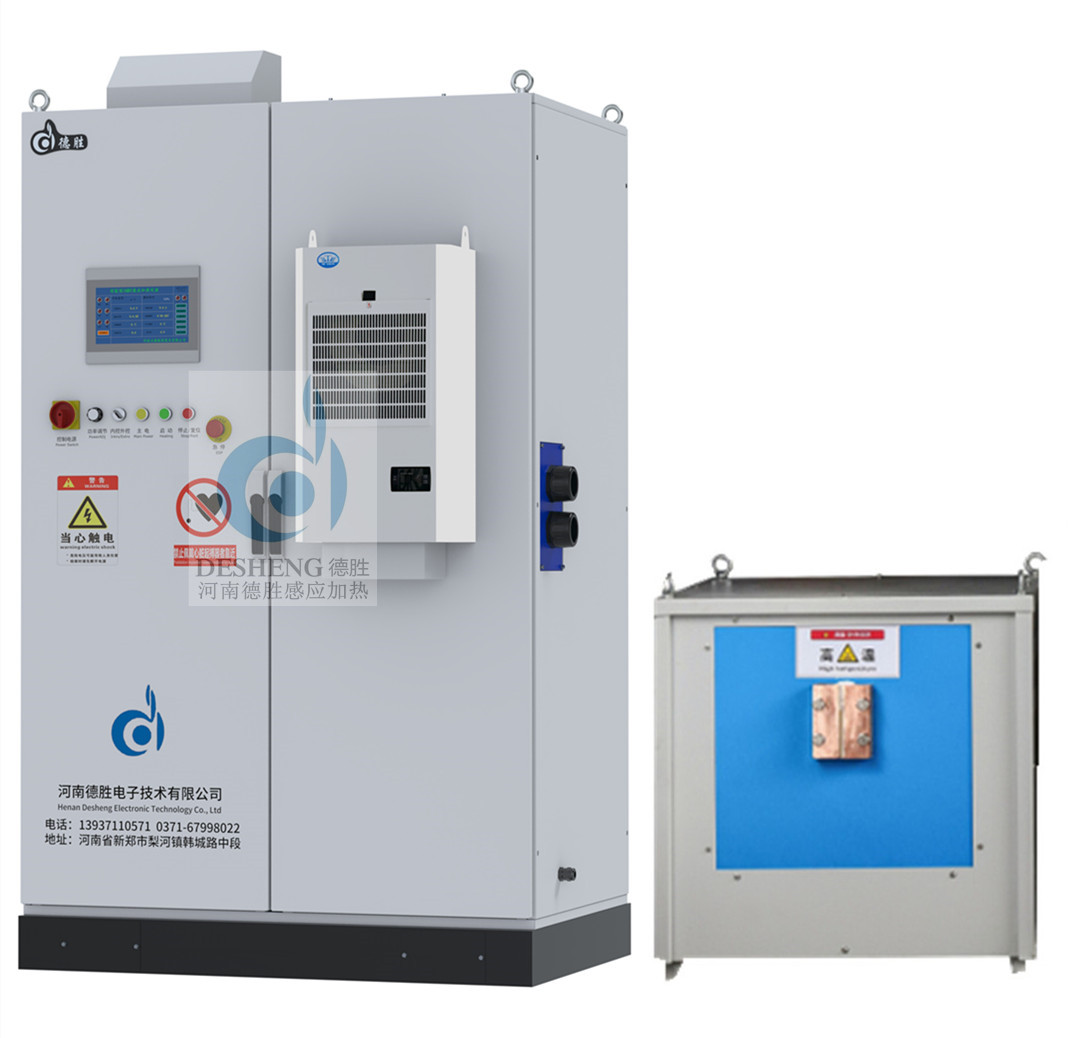

轴类智能淬火设备


轴类智能感应淬火设备


轴类智能感应淬火设备





  设备突出优势:

1、水电分离设计——在水路发生漏水、水管断裂等情况下,不会引起电气部分损坏;2、复合母排设计——减少电路分布参数造成的IGBT开关器件易损坏;3、整机全封闭设计——机箱内部与车间环境空气隔离,解决车间粉尘、环境潮湿等对设备的影响;4、信号传输采用光纤——提高设备运行稳定性。


  一、河南德胜半轴、驱动轴超音频淬火成套设备组成和感应淬火设备特点


  ⒈、超音频淬火设备成套设备包括如下组成:


  A、超音频淬火设备  一套;


  B、闭式冷却系统  一台;


  C、立式数控淬火机床  一台。


  注:卡盘、半轴、驱动轴淬火成套设备是根据用户产品规格、产量等详细要求而进行的定制。


  2、高频淬火成套设备特点:


  1、轴类高频淬火机感应器为闭合式感应器,淬火时不用卸下工件,感应器直接扣住工件外圆。


  2、该设备淬火工件:硬度均匀、一致。淬层适中均匀。工作质量好、省电节能、操作方便。


  3、操作方便:只需一次编程、一次开机,所有工位按预设程序全部自动完成。


  4、采用立式淬火机床:装卸工件快捷方便、数控系统编程、排查人为干预淬火过程。


  5、一次淬火成型,其淬火后,产品质量符合技术要求。

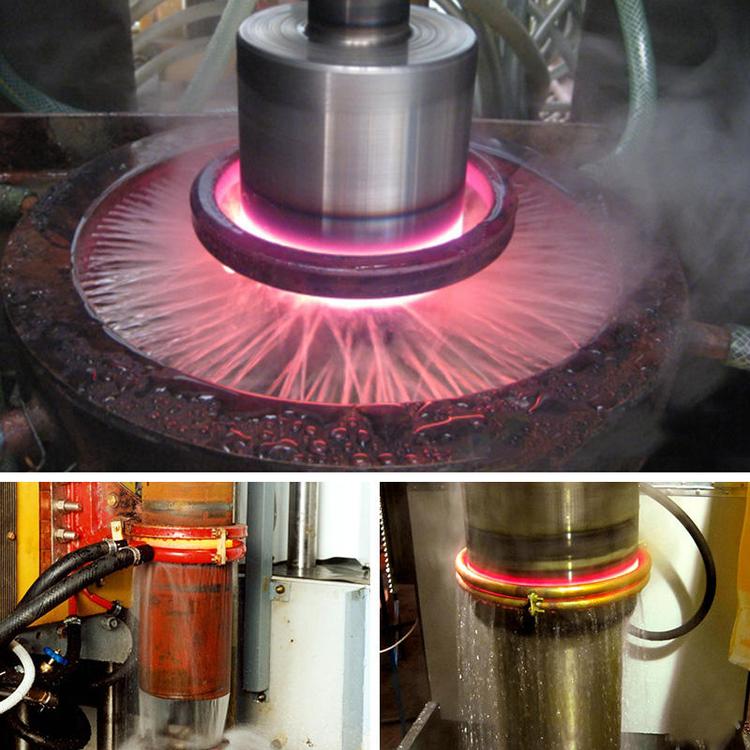

轴类淬火现场


  二、超音频淬火设备操作保护电路全面:


  在控制电路中设有各种操作,保护电路、主电路与控制电路的上电、掉电先后次序,以及使用人员的误操作等,均不会对系统产生任何影响。


  具体的保护功能有:


  1、缺相保护--检测三相交流输入是否有缺相,如缺相立刻保护,停止工作。


  2、过电流保护--系统过电流截止保护,防止设备因过电流而损坏功率器件。


  3、过电压保护--对电源电压进行监控,当电源电压过高立刻保护,有效的防止功率器件损坏。


  4、欠电压保护---对电源电压进行监控,当电源电压过低立刻保护,有效的防止功率器件损坏。


  5、水压低保护---冷却水压力保护,水压过低时立刻保护,有效的防止感应线圈被烧坏。


  6、超温保护---对冷却水及散热器温度进行监控,防止功率器件因温度过高损坏。


  三、轴类高频感应淬火工艺:


  高中频淬火电源和数控立式淬火机床配套,采用环形窄加热带感应器,工件装卡在淬火机床上,一边旋转一边向上运动,只要点动开关,工件会自动上升到环形感应圈内,工件自动旋转,自动定时加热,喷水淬火,自动下降到原位,人工更换工件,感应器自带喷水,这样可使工件加热到淬火温度后,可立即自动打开喷水电磁阀喷水,这样可保证淬硬层深度和淬火硬度一致性,实现淬火目的。


  四、轴类高频感应淬火设备主要技术参数表


  1、智能淬火设备参数:

型号DSDH-160
输入电源三相380VAC,50-60Hz
输出功率160kW
功率调节范围5%-100%范围内任意调节
功率控制精度±1%
输出频率30-50kHz自适应
抗电压波动性能电网电压波动±10%,输出功率波动±1%
效率≥97%
防护等级IP54
工作模式恒压/恒功率任意选择
控制系统DSP+CPLD
控制方法内部控制和远程控制任意切换
操作界面人机界面+按钮
通讯接口以太网口/RS485
工作环境温度0-40℃
工作环境湿度≤90%RH
工作环境其他要求无导电尘埃,无腐蚀金属,无破坏绝缘气体
工作环境海拔≤1000m
冷却方式强制水冷及空调风冷相结合
重量约300kg
外形尺寸W1400 x D800 x H2000
外观颜色RAL 7035 Grey

2、立式数控淬火机床参数:
机型DSSK-500DSSK-1000DSSK-1200DSSK-1500
Z大加热长度(mm500100012001500
Z大加热直径(mm500500600600
Z大夹持长度(mm600110013001600
零件旋转速度(r/min0-3000-3000-3000-300
零件淬火移动速度(mm/min0-25000-25000-25000-2500
电源AC380V X2+N/50HzAC380V X2+N/50HzAC380V X2+N/50HzAC380V X2+N/50Hz
整机容量3KVA3KVA3KVA3KVA
外型尺寸
(长*宽*高mm
1600*800*20001600*800*24001900*900*29001900*900*3200
控制系统数控系统数控系统数控系统数控系统
机床总质量约(Kg75090011001200
零件Z重质量(Kg100100100100


  五、河南德胜感应淬火设备技术特点


  1、采用德国IGBT变频,电压反馈串联谐振电路。变换效率高达97.5%以上,比可控硅设备节电30%;


  2、不论输出功率的大小,功率因数始终不小于0.95。任何负载下均可启动成功。具有频率自动跟踪的功能,在全过程中始终能够保证高功率因数;


  3、整个控制系统均为数字集成化,各种保护动作速度快,整机的故障率低,寿命长;


  4、双闭环控制功能,快速加热,优化金属工件加热过程。


  5、感应淬火设备保护电路设有过压、过流、水温、缺水、缺相等报警指示并自动控制和保护。


  温馨提示:1、产品图片、价格及属性仅供参考,产品规格不同则价格也不同!


  2、设备图片仅为标准产品实物图,所有产品实物、价格及交货期以双方沟通后签订的合同或技术协议为准!


  3、此类设备一般为按客户需求非标订制,如对我们的产品有意向,请随时联系客服人员,我们期待着为您服务!
