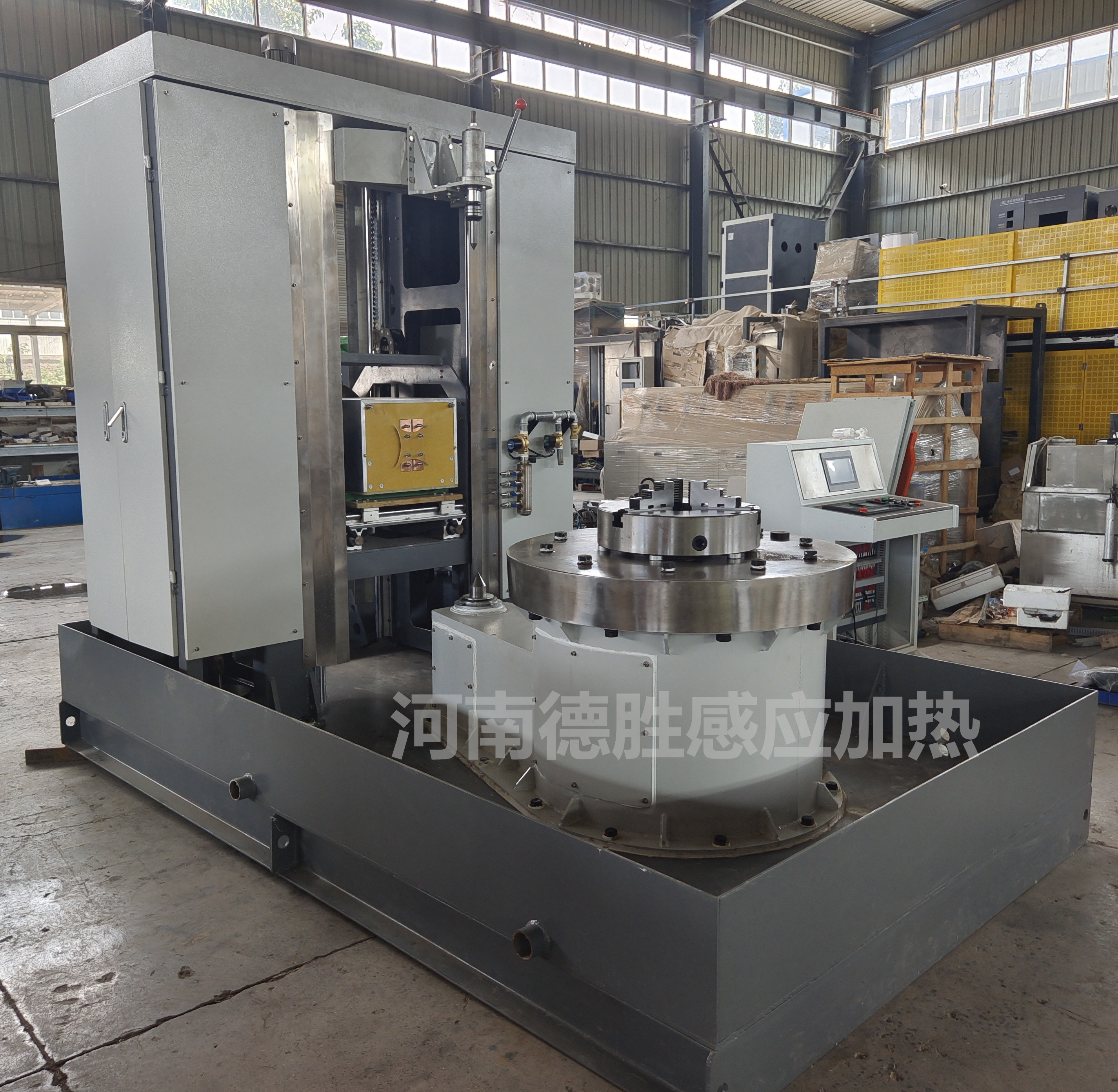

对于大型轴类、齿轮、链轮、齿轮单齿淬火等工件，需要非标定制数控淬火机床与高频、中频感应加热设备配套完成对零件的淬火。

1、床身部分：机床采用焊接床身结构，床身滑动导轨为带座圆柱直线轴承，摩擦系数小，定位精度高，镀铬防锈处理，具有良好防锈性能。机床主要外露件均采用不锈钢材质，其他部位表面经特殊防锈处理，具有良好的防锈抗蚀性能。机床底座采用Q235A结构钢焊接，去应力退火后加工。

2、移动驱动部分：三轴移动工作采用伺服电机驱动，通过传动机构驱滑板的升降运动，并实现单齿斜齿数控淬火，移动速度均可按工艺要求由程序设定。

3、下顶尖总成及旋转驱动部分：下顶尖总成采用单主轴结构，由异步减速电机驱动，采用变频调速实现转速调节，通过传动轴、同步带，皮带传动，驱动主轴旋转。

4、罩框：罩框用不锈钢材质正面，即可防止冷却水外溅，又便于装卸零件及监控淬火过程。

5、水路：淬火水路系统由阀门，电磁水阀，水分配器等组成。分主喷液和辅助喷液，并留有适当的备用，当喷液电磁阀打开时直接喷液冷却。

6、变压器调整系统主要结构特点：

 主要组成部分有变压器调整架，通过变压器调整架可以进行实现感应器位置的三维调整。调整架移动导轨采用圆柱直线导轨，镀铬防锈处理。

         该非标定制数控淬火机床支持轴类、齿轮单齿淬火、齿轮整体淬火，一机多用，方便简单，数控系统编程，无需经验即可上手操作。
