电机转子铜端环高频钎焊设备

  • 所属分类:高频感应加热设备

  • 点击次数:
  • 发布日期:2022/09/26
  • 在线询价
详细介绍

防爆电机转子铜端环钎焊 设备

防爆电机转子铜端环钎焊设备


电机转子铜端环感应钎焊设备


电机转子铜端环感应钎焊设备

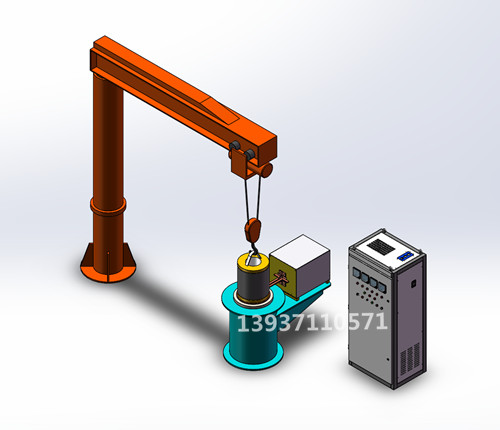

防爆电机转子铜端环钎焊成套设备


防爆电机转子铜端环钎焊成套设备

  一、防爆电机转子铜端环钎焊设备组成和感应淬火设备优势


  1、成套设备包括如下组成:

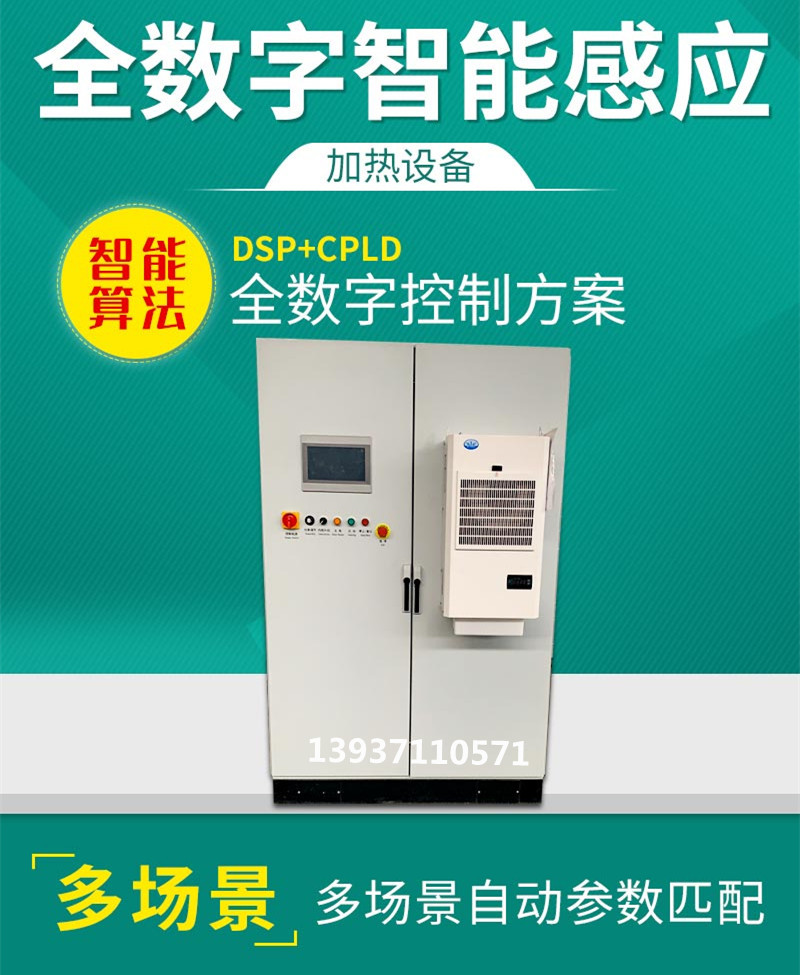

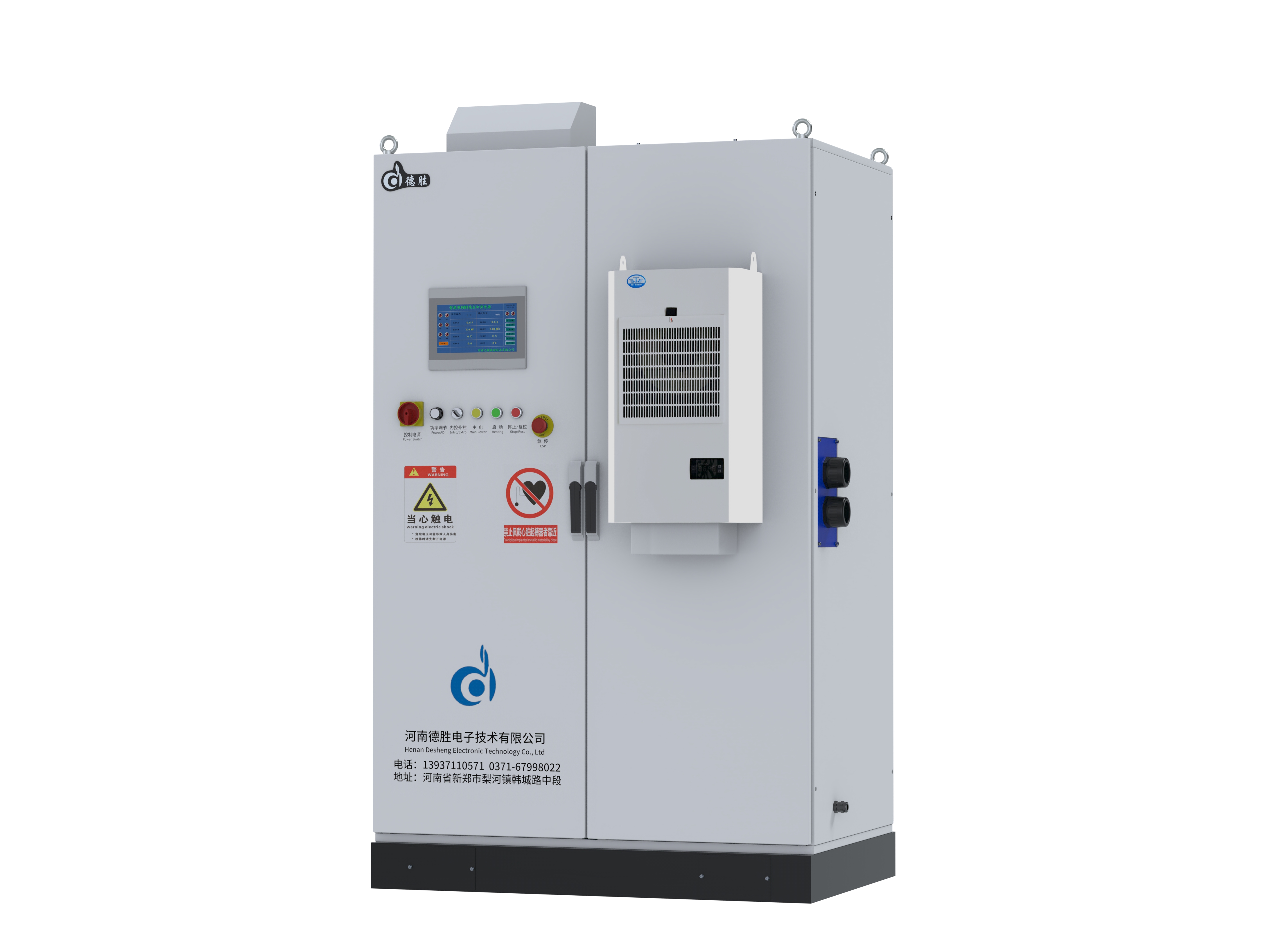

  A、300型感应加热设备一套;


  B、逆变输出变压器一台;


  C、定制加热感应器一副;


  D、30T闭式冷却系统一台;


  E、定制工装设备一套;


  F、测温设备一套。


  注:铜端环钎焊成套设备是根据用户产品规格、产量等详细要求而进行的定制。


  2、铜端环钎焊设备,工作前无须预热,可以连续工作;加热时间和功率可调;支持外接远控开关,来控制电源的启动加热和停止加热功能;非接触式感应加热;采用德国原装进口IGBT核心元器件,加热快;频率范围宽,可根据具体加热工件的大小进行更换感应器,适应范围大;24小时连续工作能力;节能环保,没有污染,清洁,提高工人工作环境;消除高压,保护全,操作简单安全;简单易学,体积小不占地方,即开即用。


  二、设备主要特点


  1、水电分离设计——在水路发生漏水、水管断裂等情况下,不会引起电气部分损坏;


  2、复合母排设计——减少电路分布参数造成的IGBT开关器件易损坏;


  3、整机全封闭设计——机箱内部与车间环境空气隔离,解决车间粉尘、环境潮湿等对设备的影响;


  4、信号传输采用光纤——提高设备运行稳定性。


  三、成套设备工作流程


  首先,悬臂吊将工件吊装至感应器正上方位置;然后,变压器和感应器同时缓慢上升,使感应器上升到铜端环正下方,感应器和铜端环之间有一层高温云母材料,起到隔热绝缘作用;工件定位之后,启动感应加热电源,测温仪同时开始工作,实时进行测温,当加热至700℃左右的时候,进行保温;在保温的过程中,焊料进行融化焊接,若某一部位焊料不足,可以添加补充焊料融化,进而继续焊接;在焊接完毕后,停止加热,悬臂吊将工件吊装移开加热位置,从而协调完成对铜端环焊接工艺。该过程可以实现连续生产,保障产品焊接一致,生产效率高。


  四、设备主要参数:

   额定功率


300KW


进水温度

<45℃


输入电源

三相380V/50-60Hz

冷却水量

≥6L/min


工作频率

5-8 KHZ

暂 载 率

100%


最大输入电流

450A

主机柜尺寸(mm)
(长*宽*高)约

800*650*1850


工作电压

342-430V

主机重量约

230KG


冷水压

≥0.03MPa

变压器规格约(mm)

800*450*500


    五、成套设备应用场景

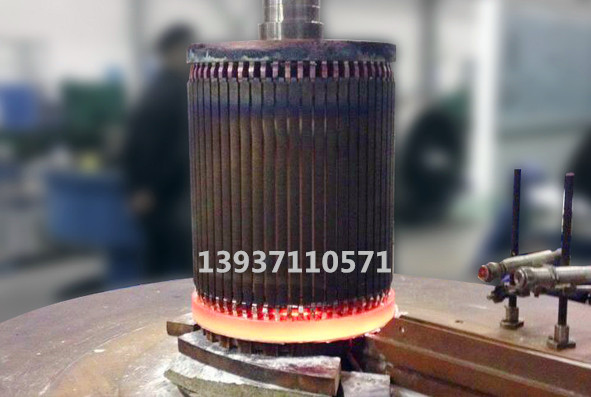

电机转子铜端环钎焊设备


电机转子铜端环钎焊设备


电机转子铜端环钎焊专用设备


电机转子铜端环钎焊专用设备

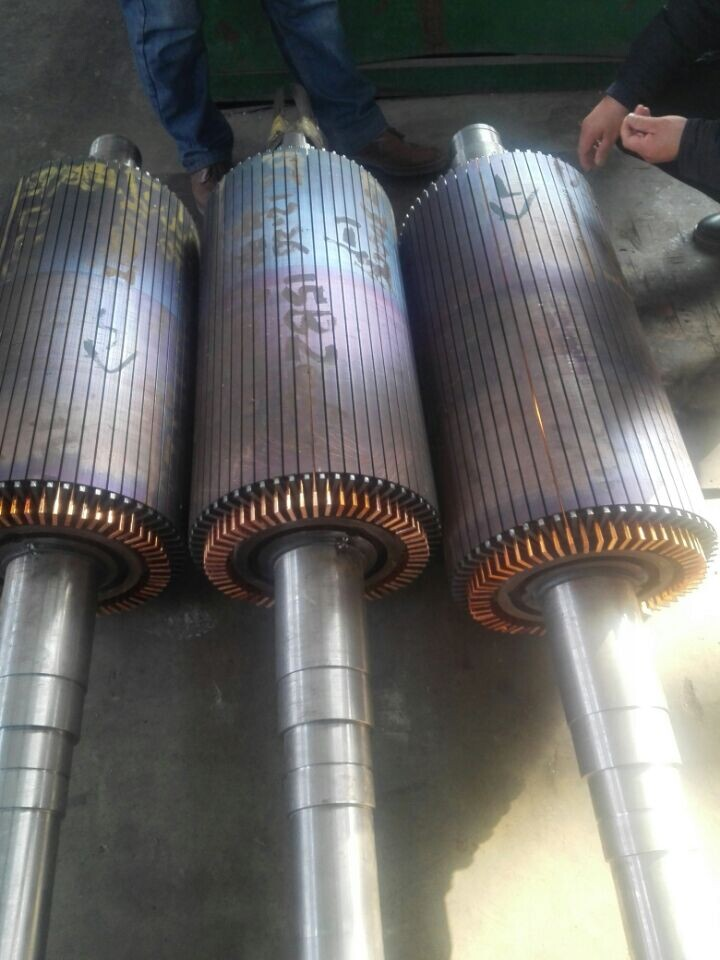

电机转子铜端环

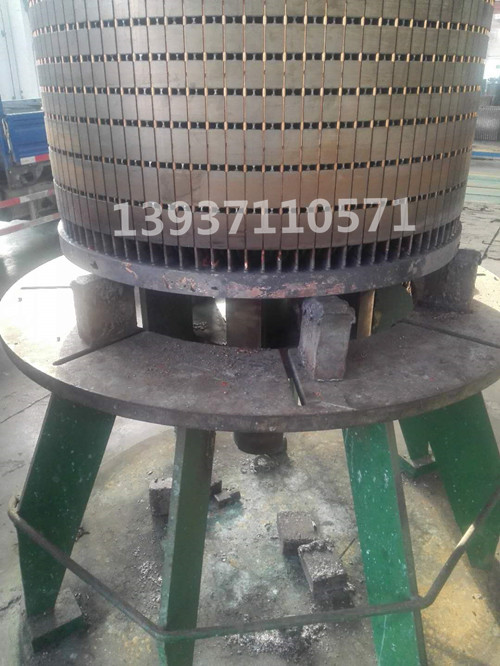

电机转子







  温馨提示:


  1、产品图片、价格及属性仅供参考,产品规格不同价格不同。


  2、设备图片仅为标准产品实物图,所有产品实物、价格及交货期以双方沟通后签订的合同或技术协议为准。


  3、此类设备一般为按客户需求非标订制,如对我们的产品有意向,请随时联系客服人员,我们期待着为您服务。
