高频炉冷却设备

一、设备特点

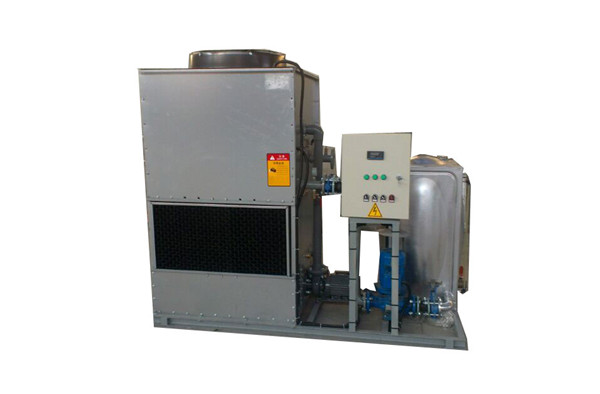

闭式冷却塔成套设备由主机、循环水泵及电控柜等组成。主机由壳体、换热器、风机、喷淋水泵、收水器、水槽及管路阀门等零部件组成。

闭式冷却塔将冷却塔和热交换的功能合在一起，将工艺流体的温度降低到相当接近空气湿球温度的情况下。系统工作时，需要冷却的工艺流体在蛇形的热交换器盘管内部流动，外部有喷淋系统以持续湿润盘管表面。喷淋到盘管上的水流经一段具有高效冷却作用的PVC热交换层进行冷却后再落至集水盘中以再循环利用。空气同时吸入并通过盘管和PVC热交换层，使得一部分水蒸发。气流中所夹带的所有水分均由飞溅水挡水板进行回收，并送回至集水盘。藉由蒸发，将热量从喷淋水中带走，进而冷却盘管及盘管中工艺流体。

二、冷却塔设备的环保性：

 （1）漂水控制

冷却塔的漂水是环保的一个重要技术指标。为此，闭式冷却塔采用了薄膜式填料一体式收水器，利用该部分的特殊结构，使热气流在收水段经过多次流向的改变，最终将气流携带的绝大部分水滴捕捉下来，不会影响到周围环境。

 （2）噪音及振动控制

闭式冷却塔专用风机，低转速运行设计，保证冷却塔在低噪音状态下运行；薄膜式型填料独特的结构设计，有效增大水膜面积，降低滴水噪声。填料底部浸入水盘的冷水水位以下，冷却水可成薄膜状连贯地流入冷水盘内，最大限度避免了水流声。

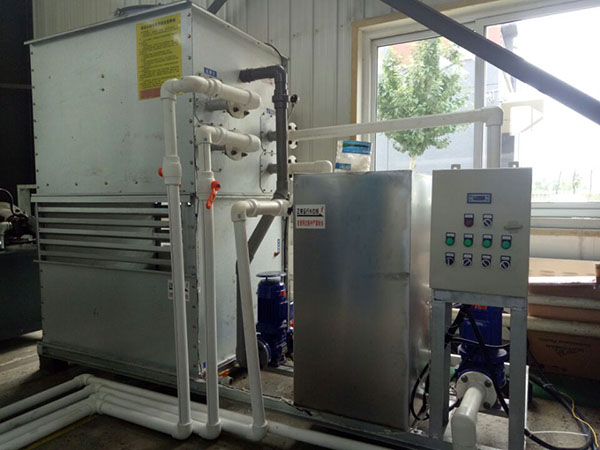

闭式双组冷却塔设备在用户现场工作

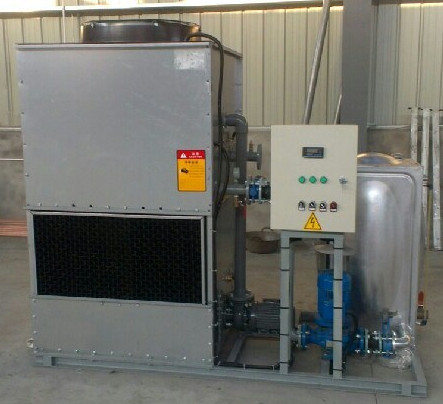

8T闭式冷却塔在高频炉用户现场

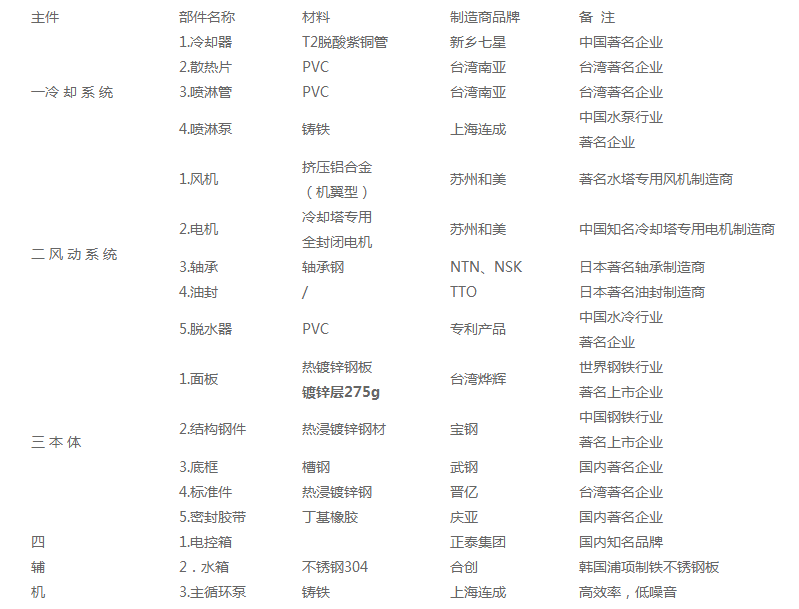

三、闭式冷却塔（单台） 配置表：

该冷却器采用国际标准的T2脱酸紫铜管制作，全部为裸紫铜圆管，不加翅片，以保证其冷却效果。抗锈蚀能力强，热胀冷缩系数小，传热性能高，抗高温环境，抗老化，防腐蚀，不会被有机物软化，不会被有害气体或液体渗透，能杀细菌，使用寿命长。
